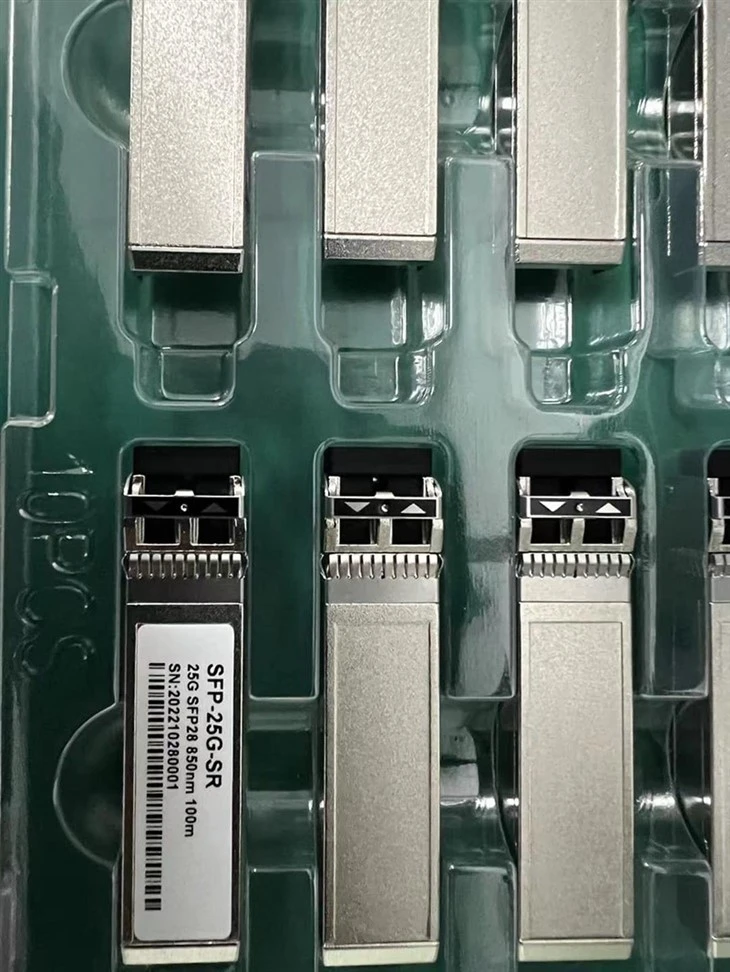

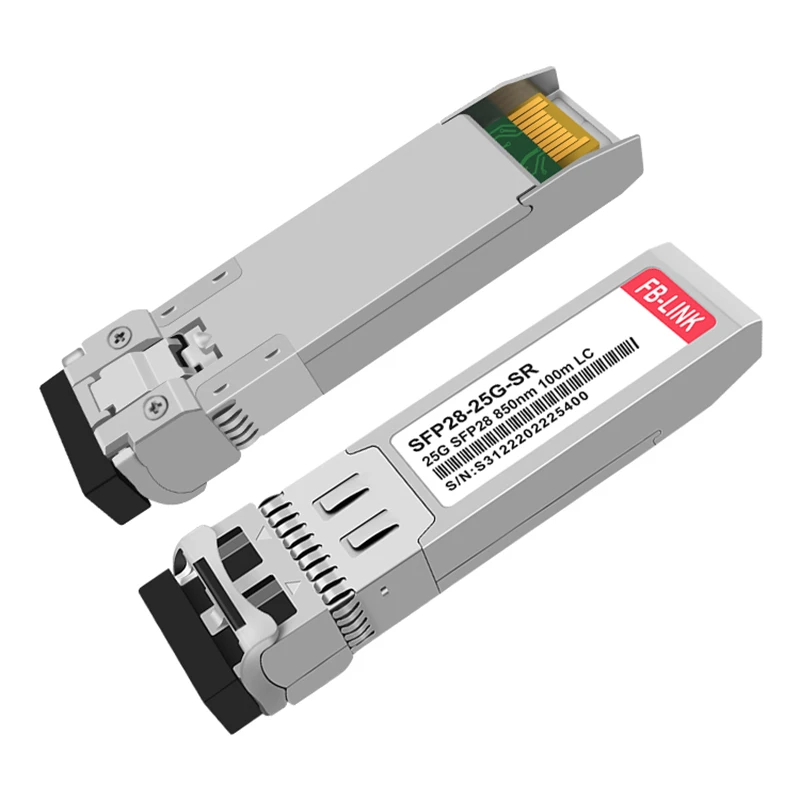

25G SR SFP28

소위 "모드"는 특정 각속도로 광섬유에 들어가는 광선을 의미합니다.

다중 모드 광섬유는 여러 광선이 광섬유에서 동시에 전파되도록 하여 모드 분산을 형성합니다(각 "모드" 빛이 다른 각도로 광섬유에 들어가고 서로 다른 시간에 다른 끝점에 도달하기 때문에 이 기능은 모드 분산이라고 합니다.) 모드 분산 기술은 다중 모드 광섬유의 대역폭과 거리를 제한합니다. 따라서 다중 모드 광섬유는 코어 와이어가 두껍고 전송 속도가 낮으며 거리가 짧고 전반적인 전송 성능이 좋지 않습니다. 그러나 비용은 상대적으로 낮으며 일반적으로 건물이나 지리적 위치에 사용됩니다. 인접한 위치에 있습니다.

단일 모드 광섬유는 하나의 광선만 전파할 수 있으므로 단일 모드 광섬유에는 모드 분산 특성이 없습니다. 따라서 단일 모드 광섬유의 코어는 그에 따라 더 얇아집니다. 전송 주파수 대역이 넓고 용량이 크며 전송 거리가 길다. 그러나 레이저 소스가 필요하기 때문에 비용이 더 많이 듭니다.

단일 모드 광섬유에는 코어 직경이 8.3μm~10μm인 유리 섬유가 한 가닥(대부분의 응용 분야에서는 두 가닥)만 있습니다. 코어 직경이 상대적으로 좁기 때문에 단일 모드 광섬유는 파장이 1310nm 또는 1550nm인 광 신호만 전송할 수 있어 광 장치와의 결합이 상대적으로 어렵습니다. 단일 모드 광섬유의 대역폭은 다중 모드 광섬유의 대역폭보다 높지만 동시에 광원의 스펙트럼 폭과 안정성에 대한 더 높은 요구 사항을 제시합니다. 즉, 스펙트럼 폭은 더 좁아야 하고 안정성이 좋아야 합니다.

단일 모드 광 모듈의 경우 일반적으로 광원으로 좁은 스펙트럼 선을 가진 LD 또는 LED가 사용됩니다. 커플 링 구성 요소의 크기는 단일 모드 광섬유와 일치하여 고속 전송을 달성합니다.

다중 모드 광섬유와 비교하여 단일 모드 광섬유의 코어 직경은 훨씬 작습니다. 작은 코어 직경과 단일 모드 전송의 특성은 단일 모드 광섬유에서 전송되는 광 신호가 광 펄스의 중첩으로 인해 왜곡되지 않도록 보장합니다. 모든 광섬유 유형 중에서 단일 모드 광섬유는 신호 감쇠율이 가장 낮고 전송 속도가 가장 높습니다.

다중 모드 광섬유는 코어 직경이 50μm~100μm이고 작동 파장이 850nm 또는 1310nm인 또 다른 일반적인 광섬유 유형입니다. 광학 장치와 결합하는 것은 상대적으로 쉽습니다. 주어진 작동 파장에서 여러 모드를 전송할 수 있습니다.

연선에 비해 다중 모드 광섬유는 더 긴 전송 거리를 지원할 수 있습니다. 10mbps 및 100mbps 이더넷에서 다중 모드 광섬유는 최대 2,{3}}미터의 전송 거리를 지원할 수 있습니다. 일반적인 다중 모드 광섬유의 코어 직경은 50μm, 62.5μm 및 100μm입니다.

다중모드 광섬유에는 수백 가지의 모드가 전송되기 때문에 각 모드의 전파상수와 그룹속도가 달라 광섬유 대역폭이 좁아지고 분산이 커지며 손실이 커지므로 디지털 신호 전송의 주파수가 제한되므로 단거리 및 중거리, 소용량 광섬유 통신 시스템에만 적합하며 일반적으로 몇 킬로미터만 전송할 수 있습니다.

1. 단일 모드 광섬유는 단일 광섬유 트랜시버를 지원합니다. 그 구현은 한쪽 끝이 1500의 파장을 사용하여 전송하고 1300의 파장을 수신하는 반면 다른 쪽 끝은 반대라는 것입니다. 한쪽 끝은 1500의 파장을 사용하여 수신하고 1300의 파장을 전송합니다. 어떤 사람들은 이것을 듀플렉스라고 부릅니다. 사실 이렇게 말하는 것은 정확하지 않습니다. 재사용이라고 불러야 할 것 같습니다. 다중 모드 광섬유는 이중 광섬유 트랜시버만 지원합니다. 다중 모드는 굴절을 사용하여 전송하므로 두 파장은 광섬유에서 서로 다른 방향으로 전송될 수 없습니다. 하나의 파장만 사용할 수 있으며 다중화할 수 없습니다.

2. 단일 모드 광섬유의 코어 직경은 작고(약 10mm) 한 가지 전송 모드만 허용하며 분산이 작고 장파장(1310nm 및 1550nm)에서 작동하며 광학 장치와 결합하기가 상대적으로 어렵습니다. 다중 모드 광섬유의 코어 직경은 크고(62.5mm 또는 50mm) 수백 가지 전송 모드와 큰 분산을 허용하며 850nm 또는 1310nm에서 작동합니다. 광학 장치에 대한 결합은 비교적 쉽습니다.

3. 다중 모드 로고는 "MMF"이고 단일 모드 로고는 "SMF"입니다. 장치에 삽입하고 내부를 보면 빛이 있으면 멀티모드, 빛이 없으면 싱글모드를 의미합니다. (원리는 싱글모드를 사용하는 것입니다. 빛은 레이저를 사용합니다) 다중 모드는 광원으로 발광 다이오드를 사용하는 반면)

보안 애플리케이션에서 다중 모드 또는 단일 모드를 선택하는 가장 일반적인 결정 요인은 거리입니다. 거리가 몇 마일밖에 되지 않으면 다중 모드가 선호됩니다. LED 송신기/수신기는 단일 모드에 필요한 레이저보다 훨씬 저렴하기 때문입니다. 거리가 5마일보다 길면 단일 모드 광섬유가 가장 좋습니다. 고려해야 할 또 다른 문제는 광대역입니다. 미래의 애플리케이션에 광대역 데이터 신호 전송이 포함될 수 있다면 단일 모드가 최선의 선택이 될 것입니다.
