200G QSFP56 - 2x100G InfiniBand EDR AOC
Mellanox와 호환되는 200G QSFP-DD - 2x100G QSFP28 활성 광 케이블.
- 제품 소개

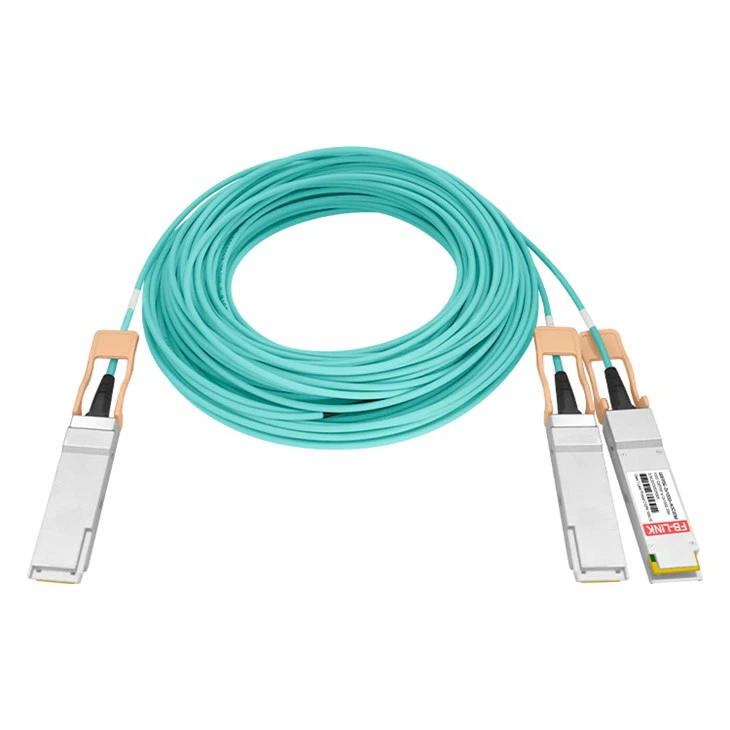

200G AOC 케이블 Mellanox MFA1A00-E005 활성 광 케이블 InfiniBand EDR
특징
● QSFP56 200G에서 2개의 QSFP56 100G로 브레이크아웃된 활성 광케이블
● 채널당 최대 53.125Gbps 데이터 속도 PAM4 변조
● 통합 850nm VCSEL 어레이 및 PD 어레이
● DDM 기능 구현
● 핫 플러그 가능
● 낮은 전력 소모: :<4W on 200G end, <3W on 100G end
● 상업용 작동 케이스 온도 범위: 0도 ~ 70도
● ROHS2를 준수합니다.0
응용
● 데이터 센터 및 클라우드 네트워크
● 200G InfiniBand HDR 시스템
표준
● IEEE 802.3cd
● 인피니밴드 4xHDR
● SFF 8679
● CMIS4.0 또는 SFF8636
절대 최대 등급
|
제품
|
전기 모드 |
규약
|
명목 금리 |
명세서 |
링크 |
|||
|
골재 (Gbps) |
전기 레인(Gbaud) |
ppm |
고속 전기 같은 |
FEC 이전 최대 BER |
||||
|
200G 끝 |
4X50
|
IEEE802.3cd |
212.5 |
26.5625 PAM4 |
±100 |
200GAUI-4 |
InfiniBand HDR의 경우 1E-6; 200GBASE-SR4의 경우 2.4E-4 |
0.5~ 100m
|
|
100G당 |
2X50
|
IEEE802.3cd |
106.25 |
26.5625 PAM4 |
±100 |
200GAUI-4 |
||
|
매개변수 |
상징 |
단위 |
최소 |
맥스 |
|
케이스 작동 온도 |
맨 위 |
도 |
0 |
70 |
|
보관 온도 범위 |
TS |
도 |
-40 |
85 |
|
상대습도 |
RH |
퍼센트 |
0 |
85 |
|
전원 전압 |
Vcc |
V |
-0.5 |
3.6 |
권장 작동 조건
|
매개변수 |
상징 |
단위 |
최소 |
일반 |
맥스 |
|
작동 케이스 온도 범위 |
TCA |
℃ |
0 |
/ |
70 |
|
전원 전압 |
Vcc |
V |
3.135 |
3.3 |
3.465 |
전기 포트 정의
|
매개변수 |
상징 |
단위 |
최소 |
일반 |
맥스 |
노트 |
|
전원 전압 |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
전력 소비 |
PC |
W |
|
|
4 |
200G 끝 |
|
|
|
3 |
100G 끝 |
|||
|
송신기 |
||||||
|
입력 차동 임피던스 |
린 |
Ω |
80 |
100 |
120 |
|
|
단일 종단 데이터 입력 스윙 |
빈 |
mVp-p |
90 |
|
500 |
|
|
전송 비활성화 전압 |
VDIS |
V |
2 |
|
VCCHOST |
|
|
전송 활성화 전압 |
벤 |
V |
VEE |
|
VEE 플러스 0.8 |
|
|
전송 오류 가정 전압 |
VFA |
V |
2 |
|
VCCHOST |
|
|
전송 오류 De-Assert 전압 |
VFDA |
V |
VEE |
|
VEE 플러스 0.8 |
|
|
수화기 |
||||||
|
단일 종단 데이터 출력 스윙 |
VOD |
mVp-p |
200 |
|
500 |
|
|
LOS 결함 |
VLOSFT |
V |
2 |
|
VCCHOST |
|
|
로스 노멀 |
VLOSNR |
V |
VEE |
|
VEE 플러스 0.8 |
|
|
차등 종료 불일치 |
|
퍼센트 |
|
|
10 |
|
|
IIC 커뮤니케이션 |
||||||
|
IIC 클록 주파수 |
- |
KHZ |
/ |
100 |
400 |
|
|
시계 스트레칭 |
- |
우리를 |
/ |
/ |
500 |
|
핀 설명

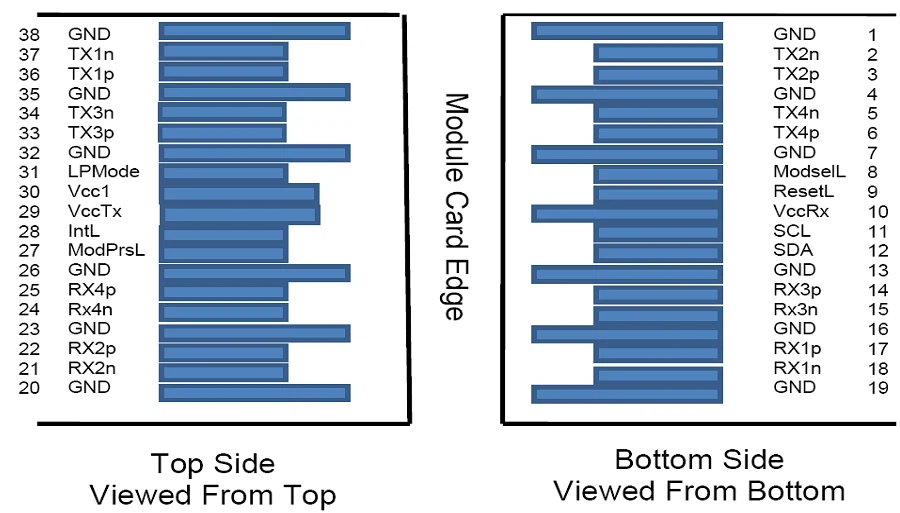

트랜시버에 대한 전기 인터페이스는 38핀 에지 커넥터입니다. 38핀은 고속 데이터, 저속 모니터링 및 제어 신호, I2C 통신, 전원 및 접지 연결을 제공합니다. 커넥터의 상단 및 하단 보기와 접점 번호 지정, 기호 및 전체 설명이 요약된 표가 아래에 제공됩니다.
|
핀 |
상징 |
이름/설명 |
|
1 |
접지 |
지면 |
|
2 |
Tx2n |
채널 2 송신기 반전 데이터 입력 |
|
3 |
Tx2p |
채널 2 송신기 비반전 데이터 입력 |
|
4 |
접지 |
지면 |
|
5 |
Tx4n |
채널 4 송신기 반전 데이터 입력 |
|
6 |
Tx4p |
채널 4 송신기 비반전 데이터 입력 |
|
7 |
접지 |
지면 |
|
8 |
ModSelL |
모듈 선택 |
|
9 |
재설정L |
모듈 재설정 |
|
10 |
Vcc 수신 |
3.3V 전원 공급 장치 수신기 |
|
11 |
SCL |
2-유선 직렬 인터페이스 시계 |
|
12 |
SDA |
2-직렬 인터페이스 데이터 연결 |
|
13 |
접지 |
지면 |
|
14 |
RX3P |
채널 3 수신기 비반전 데이터 출력 |
|
15 |
RX3N |
채널 3 수신기 반전 데이터 출력 |
|
16 |
접지 |
지면 |
|
17 |
RX1P |
채널 1 수신기 비반전 데이터 출력 |
|
18 |
RX1N |
채널 1 수신기 반전 데이터 출력 |
|
19 |
접지 |
지면 |
|
20 |
접지 |
지면 |
|
21 |
RX2N |
채널 2 수신기 반전 데이터 출력 |
|
22 |
RX2P |
채널 2 수신기 비반전 데이터 출력 |
|
23 |
접지 |
지면 |
|
24 |
RX4N |
채널 4 수신기 반전 데이터 출력 |
|
25 |
RX4P |
채널 4 수신기 비반전 데이터 출력 |
|
26 |
접지 |
지면 |
|
27 |
ModPrsL |
모듈 존재 |
|
28 |
국제 |
방해하다 |
|
29 |
Vcc 송신 |
3.3V 전원 공급 송신기 추가 |
|
30 |
Vcc1 |
3.3V 전원 공급 장치 추가 |
|
31 |
LP모드 |
저전력 모드 |
|
32 |
접지 |
지면 |
|
33 |
Tx3p |
채널 3 송신기 비반전 데이터 입력 |
|
34 |
Tx3n |
채널 3 송신기 반전 데이터 입력 |
|
35 |
접지 |
지면 |
|
36 |
Tx1p |
채널 1 송신기 비반전 데이터 입력 |
|
37 |
Tx1n |
채널 1 송신기 반전 데이터 입력 |
|
38 |
접지 |
지면 |
패키지 개요
기계적 사양은 QSFP56 트랜시버 모듈 사양을 기반으로 하며 광 커넥터를 세 끝을 연결하는 케이블로 대체합니다.
