40GBASE SR4
40GBASE QSFP+ SR4는 InfiniBand QDR/DDR/SDR,12G/10G/8G/4G/2G 파이버 채널, PCIe 및 SAS 애플리케이션을 위한 4채널, 플러그 가능, 병렬, 광섬유 QSFP+ 트랜시버입니다.
- 제품 소개

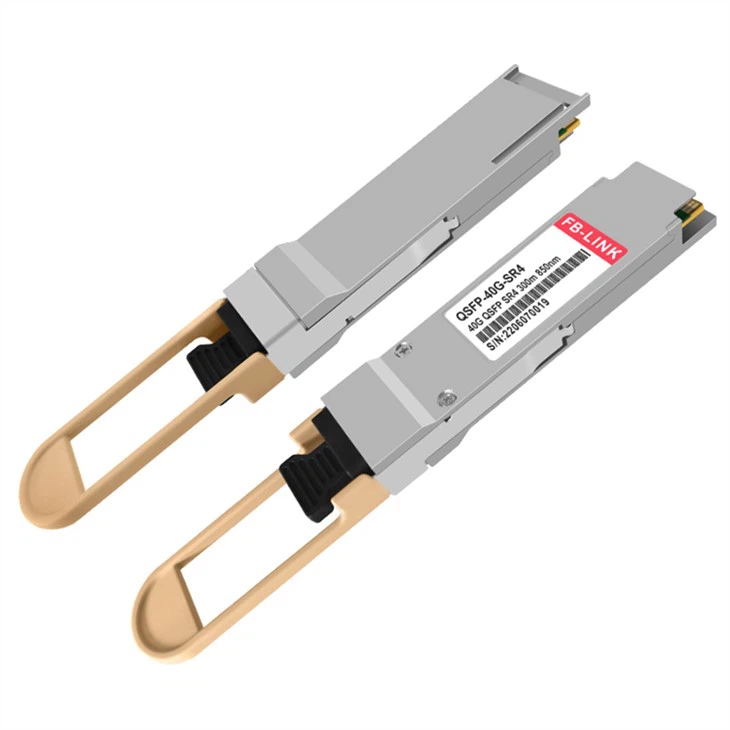

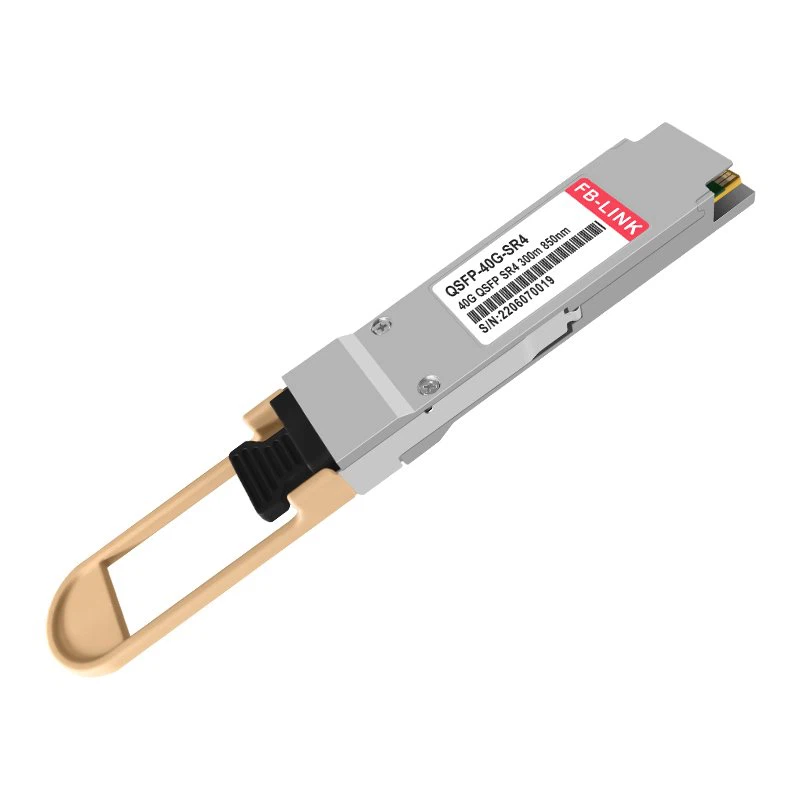

40GBASE SR4 광 트랜시버
40GBASE SR4는 InfiniBand QDR/DDR/SDR,12G/10G/8G/4G/2G 파이버 채널, PCIe 및 SAS 애플리케이션을 위한 4채널, 플러그 가능, 병렬, 광섬유 QSFP+ 트랜시버입니다. QSFP 전이중 광 모듈은 OM3 파이버를 사용하여 45.2Gbps 300m의 총 데이터 속도로 각각 11.3Gbps 작동이 가능한 4개의 독립적인 전송 및 수신 채널을 제공합니다. 이 모듈은 850nmVCSEL 레이저 어레이를 사용하는 다중 모드 광섬유 시스템에서 작동하도록 설계되었습니다. MPO/MTP 커넥터가 있는 광섬유 리본 케이블을 QSFP 모듈 소켓에 연결할 수 있습니다. QSFP+ eSR4는 향상된 포트 밀도와 전체 시스템 비용 절감을 제공하는 일종의 병렬 트랜시버입니다.
아이템 스포트라이트
● 4채널 전이중 트랜시버 모듈
● 채널당 최대 11.3Gbit/s의 전송 데이터 속도
● OM3 다중 모드 광섬유(MMF)에서 최대 300m
● 낮은 소비전력<1.5W
● 작동 케이스 온도: 0 ~ 70도
● 3.3V 전원 전압
● 핫 플러그형 QSFP 폼 팩터
● MPO 커넥터 리셉터클
● 디지털 진단 기능 내장
절대 최대 등급
절대 최대 정격을 초과하여 작동하면 이 모듈이 영구적으로 손상될 수 있습니다.
매개변수 | 상징 | 최소 | 맥스 | 단위 | 노트 |
보관 온도 | TS | -40 | 85 | 도 | |
작동 케이스 온도 | 맨 위 | 0 | 70 | 도 | |
전원 전압 | VCC | -0.3 | 3.6 | V | |
상대 습도(비응결) | RH | 0 | 85 | % | |
입력 전압 | 빈 | -0.3 | Vcc+0.3 | V |
권장 작동 조건 및 전원 공급 장치 요구 사항
매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 |
작동 케이스 온도 | 맨 위 | 0 | 70 | 도 | ||
전원 전압 | VCC | 3.135 | 3.3 | 3.465 | V | |
전력 소비 | 1.5 | W | ||||
데이터 속도 | DR | 10.3125 | 11.3 | Gbps | ||
데이터 속도 허용 오차 | ΔDR | -100 | +100 | ppm | ||
OM3 광섬유와의 링크 거리 | D | 0 | 300 | m |
전기적 특성
별도로 지정하지 않는 한 권장 작동 환경에 대해 다음과 같은 전기적 특성이 정의됩니다.
| 매개변수 | 테스트 포인트 | 최소 | 전형적인 | 맥스 | 단위 | 노트 |
차동 입력 임피던스 | 진 | 90 | 100 | 110 | 옴 | |
차동 출력 임피던스 | 주우트 | 90 | 100 | 110 | 옴 | |
차동 입력 전압 진폭 | Δ빈 | 300 | 1100 | mVp-p | ||
차동 출력 전압 진폭 | ΔVout | 500 | 800 | mVp-p | ||
비트 오류율 | BR | E-12 | ||||
입력 로직 레벨 높음 | VIH | 2.0 | VCC | V | ||
입력 로직 레벨 낮음 | 빌 | 0 | 0.8 | V | ||
출력 로직 레벨 높음 | VOH | VCC-0.5 | VCC | V | ||
출력 로직 레벨 낮음 | 볼륨 | 0 | 0.4 | V | ||
광학적 특성
모든 매개변수는 별도로 지정하지 않는 한 권장 작동 조건에 따라 PRBS31 데이터 패턴으로 지정됩니다.
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 |
송신기 | ||||||
중심 파장 | λC | 840 | 860 | nm | 1 | |
RMS 스펙트럼 폭 | λrms | 0.4 | nm | 1 | ||
평균 발사 전력, 각 레인 | PAVG | -7 | 2.3 | dBm | ||
OMA(광 변조 진폭) | 포마 | -5 | 0 | dBm | 1 | |
두 레인 간의 발사력 차이 | PTX,차이 | 4.0 | 데시벨 | |||
각 레인에서 TDP(송신기 및 분산 페널티)를 뺀 OMA의 출력 출력 | OMA-TDP | -6.5 | 데시벨 | 1 | ||
상승/하강 시간 | Tr/Tf | 50 | 추신 | |||
멸종 비율 | 응급실 | 3.5 | 데시벨 | |||
송신기 아이 마스크 여백 | EMM | 10 | % | 2 | ||
평균 발사 전원 OFF 송신기, 각 레인 | 포프 | -30 | dBm | |||
송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | {0.23, 0.34, 0.43, 0.27, 0.35, 0.4} | |||||
수화기 | ||||||
중심 파장 | λC | 840 | 850 | 860 | nm | |
손상 임계값 | THd | 3.4 | dBm | |||
과부하, 각 차선 | OVL | 2.4 | dBm | |||
OMA, 각 레인의 수신기 감도 | 센 | -9.5 | dBm | |||
신호 손실 가정 임계값 | 로사 | -30 | dBm | |||
신호 손실 Deassert 임계값 | 손실 | -12 | dBm | |||
LOS 히스테리시스 | 로스 | 0.5 | 8 | 데시벨 | ||
광 반사 손실 | ORL | -12 | dBm | |||
