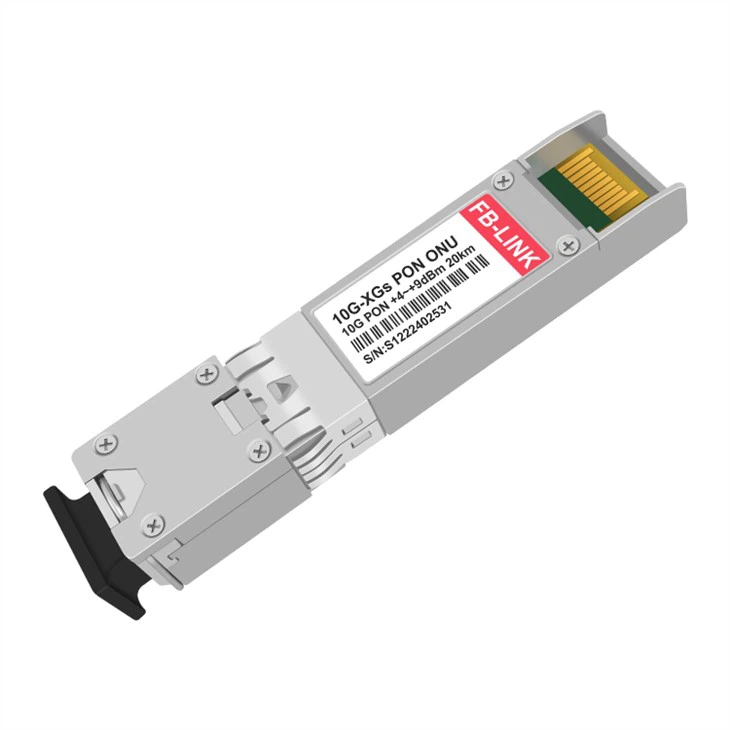

10G EPON ONU 20km 광 트랜시버 SFP 플러스 모듈
이 모듈은 10Gb/s 1270nm 버스트 모드 송신기와 10Gb/s 1577nm 연속 모드 수신기를 통합합니다.
- 제품 소개
10G EPON ONU 20km 광 트랜시버 SFP 플러스 모듈
EPON ONU 트랜시버는 10G EPON 전송용으로 설계되었습니다. 이 모듈은 10.3125Gb/s 1270nm 버스트 모드 송신기와 10.3125Gb/s 1577nm 연속 모드 수신기를 통합합니다. 송신기 송신기 섹션은 1270nm DFB 레이저와 매우 작은 버스트 활성화/비활성화 지연 시간을 수행하도록 설계된 통합 BM 레이저 드라이버를 사용합니다. 레이저 드라이버에는 디지털 APC 및 온도 보상 회로도 포함되어 있습니다. 회로는 방출된 광 출력과 소광비를 온도에 따라 그리고 노화 중에 일정하게 유지하는 데 사용됩니다.
수신기 섹션은 통합된 1577nm APD 포토다이오드와 함께 장착된 전치 증폭기를 사용합니다. 수신기 손실 상태(액티브 하이)를 표시하는 기능이 있습니다. 통합 파장 분할 멀티플렉서는 1577nm 입력 광을 1270nm 출력 광에서 분리합니다. 금속 패키지는 우수한 EMI 및 EMC 특성을 보장하고 국제 관련 표준을 완벽하게 준수합니다. 국제 관련 표준을 완벽하게 준수합니다.
아이템 스포트라이트
● 통합 단일 파이버 양방향 광 서브어셈블리
● 대칭형 9.953Gb/s 업스트림 및 다운스트림 비트 전송률
● SFP 플러스 금속 패키지, SC 커넥터
● 플러스 3.3V 단일 전원 공급 장치
● 저전력 소비
● 0 ~ 70도 작동 케이스 온도
● 클래스 1 레이저 눈 안전
● 우수한 EMI 및 EMC 특성
● RoHS&WEEE 준수
절대 최대 등급
|
모수 |
단위 |
분 |
최대 |
|
작동 주변 온도 범위 |
도 |
0 |
70 |
|
보관 온도 범위 |
도 |
-40 |
85 |
|
상대 습도 |
퍼센트 |
5 |
95 |
|
전원 전압 |
V |
0 |
4.6 |
|
핀 입력 전압 |
V |
GND |
VCC |
|
받는 사람 손상 임계값 |
dBm |
-9 |
- |

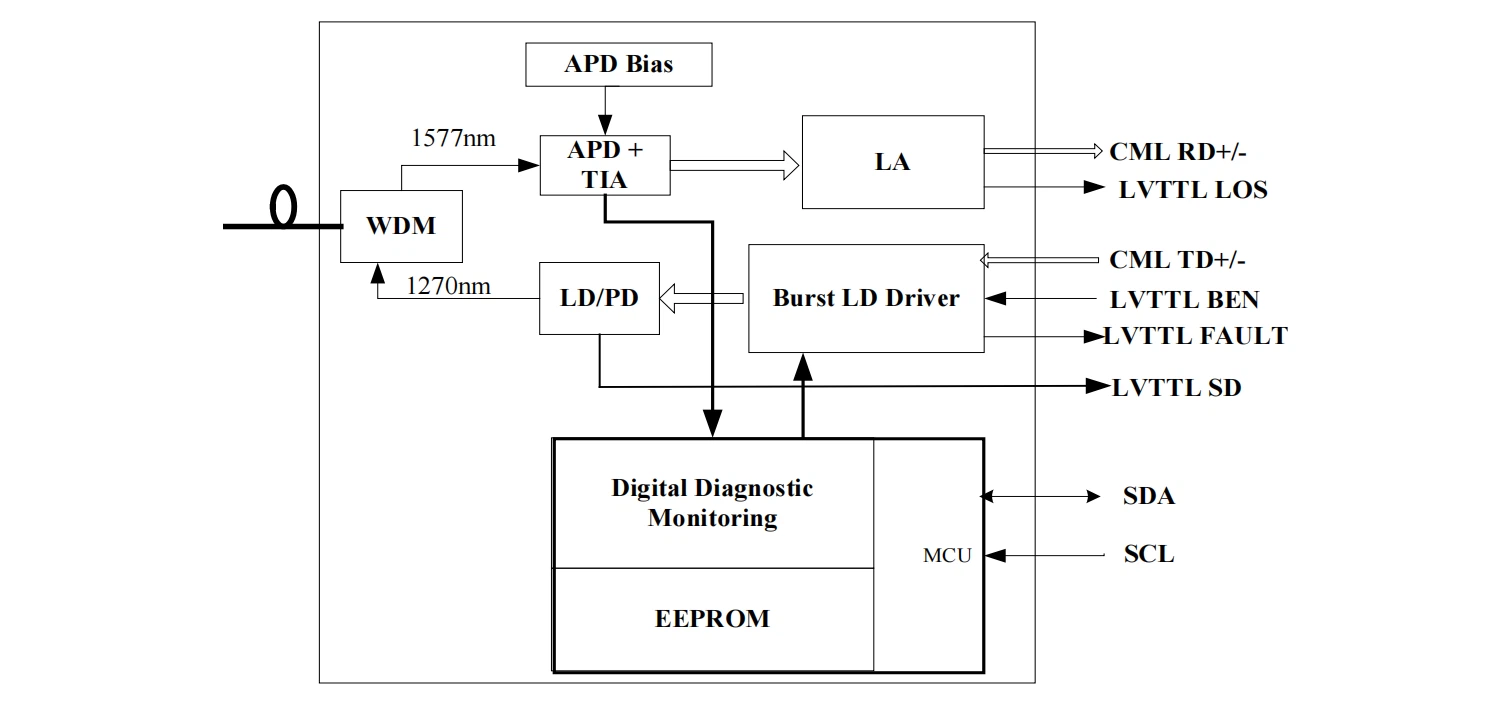

블록 다이어그램
